อินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งขนาดเล็กมาก



พลังงานแสงอาทิตย์ เป็นพลังงานที่สะอาดบริสุทธิ์สามารถนำมาใช้ประโยชน์ได้โดยไม่มีวันหมด การใช้ประโยชน์จากพลังงานแสงอาทิตย์สามารถทำได้หลายวิธี การเปลี่ยนพลังงานจากแสงอาทิตย์เพื่อนำมาใช้ในการผลิตไฟฟ้าเป็นการใช้ประโยชน์อย่างหนึ่งที่ได้รับความนิยมเพิ่มขึ้นอย่างต่อเนื่อง โดยการใช้อุปกรณ์แปลงแสงแดดให้เป็นไฟฟ้าโดยเรียกว่า solar photovoltaic หรือที่เรียกว่า โซล่าเซลล์ โดยกักเก็บไฟฟ้าที่ได้ไว้ในแบตเตอรี่ ไฟฟ้าดังกล่าวเป็นไฟฟ้ากระแสตรง (DC) แต่อุปกรณ์ไฟฟ้าส่วนใหญ่เป็นไฟฟ้ากระแสสลับ (AC) ดังนั้นต้องใช้อุปกรณ์แปลงที่เรียกว่าอินเวอร์เตอร์ ซึ่งทำหน้าที่แปลงไฟฟ้ากระแสตรงให้เป็นไฟฟ้ากระแสสลับ แต่อย่างไรก็ดี ระบบดังกล่าวยังมีปัญหาเรื่องการบำรุงรักษา เนื่องจากแบตเตอรี่ยังมีข้อกำหนดของอายุการใช้งานจำเป็นต้องมีการเปลี่ยนทุกๆ 3-5 ปี ซึ่งค่าใช้จ่ายดังกล่าวเป็นสิ่งหนึ่งที่ทำให้ผู้ต้องการใช้พลังงานสะอาดจากธรรมชาติต้องฉลอการตัดสินใจเลือกติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ในที่พักอาศัย จากเหตุผลดังกล่าวจึงมีแนวคิดที่จะใช้เครื่องแปลง (inverter) ที่สามารถเชื่อมต่อตรงกับสายส่งไฟฟ้าได้โดยไม่ต้องอาศัยแบตเตอรี่ แต่การใช้งานของอินเวอร์เตอร์ชนิดดังกล่าวส่วนใหญ่จะมีขนาดใหญ่ 2,000 วัตต์ขึ้นไปและมีราคาค่อนข้างสูงและไม่คุ้มที่จะนำมาใช้กับกำลังผลิตไฟฟ้าจำนวนน้อย ดังนั้นทางเราจึงหาวิธีผลิตอินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งขนาดเล็ก สามารถใช้งานได้สะดวก ใช้ได้กับที่พักอาศัย และมีความยืดหยุ่นในการใช้งานสูง โดยหวังว่าในอนาคต บนหลังคาของทุกบ้านจะติดระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ขนาดเล็ก และเราจะไม่ต้องพึ่งการนำเข้าไฟฟ้าอีกต่อไป

ทางเราจึงภูมิใจเสนออินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งรุ่น EN-SGi 250 และ EN-SGi 500 ขนาดเล็กนี้สามารถที่จะเชื่อมต่อโดยตรงจากแผงโซล่าเซลล์และไฟฟ้าที่ได้จากการแปลงสามารถที่จะเชื่อมต่อโดยตรงเข้ากับไฟฟ้าบ้านปรกติได้โดยไม่ต้องอาศัยอุปกรณ์พิเศษแต่อย่างใด การติดตั้งสามารถทำได้อย่างง่าย



อินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งขนาดเล็กมาก ขนาด 250 วัตต์ รุ่น EN-SGi250



อินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งขนาดเล็กมาก ขนาด 250 วัตต์ รุ่น EN-SGi500

อินเวอร์เตอร์นี้ได้ถูกออกแบบเพื่อใช้กับแผงโซล่าเซลล์ชนิดที่เป็นผลึก ทั้ง Mono และ Poly crystalline ไม่สามารถใช้กับแผงโซล่าเซลล์ชนิด Amorphous ได้ การติดตั้งแผงโซล่าเซลล์เข้ากับ EN-SGi 250 และรุ่น EN-SGi 500 ต้องพิจารณาให้เหมาะสมกับแรงดันของอินเวอร์เตอร์ คือ 12-30 โวลล์ สำหรับ รุ่นEN-SGi 250 และ 24-52 โวลล์ สำหรับรุ่นEN-SGi 500 ซึ่งวัตต์รวมของโซล่าเซลล์ต้องไม่เกิน200 วัตต์ และ 500 วัตต์
หลังจากแผงโซล่าเซลล์ผ่านอินเวอร์เตอร์นี้แล้ว สามารถเชื่อมต่อได้กับไฟฟ้าปรกติได้โดยตรง เนื่องจาก EN-SGi 250  ได้ออกแบบให้สามารถใช้ได้กับไฟฟ้าที่มีแรงดัน  220 โวลล์ โดยตรงแต่ต้องมีการปรับเลื่อนสวิทย์ที่อยู่ทางด้านข้างของอินเวอร์เตอร์ให้อยู่ในตำแหน่งที่สอดคล้องกับไฟฟ้าที่ใช้ปรกติ หลังจากเชื่อมต่อกับไฟฟ้าปรกติแล้วอินเวอร์เตอร์จะทำการตรวจสอบ ความถี่และเฟสของไฟฟ้าหลังจากนั้นจะทำหน้าที่เปลี่ยนรูปคลื่นของไฟฟ้าที่ได้จากแผงโซล่าเซลล์ให้เป็น Pure sine wave และปรับรูปแบบความถี่และเฟสของคลื่นให้เหมือนกับไฟฟ้าปรกติแต่จะมีค่าสูงกว่าไฟฟ้าปรกติเล็กน้อย โดยกระแสจะถูกควบคุมโดยใช้วิธี PWM อย่างไรก็ตามอินเวอร์เตอร์จะทำงานเมื่อสถานที่ดังกล่าวมีไฟฟ้าอยู่แล้ว อินเวอร์เตอร์จะไม่ทำงานเมื่อไฟฟ้าดับ หลังจากอินเวอร์เตอร์ทำงานจะทำให้ไฟฟ้าที่ผลิตได้จากโซล่าเซลล์ซึ่งเป็นไฟฟ้ากระแสตรงถูกเปลี่ยนเป็นไฟฟ้ากระแสสลับและเชื่อมต่อเข้าระบบไฟฟ้าปรกติ หากไฟฟ้าที่เราใช้ในขณะนั้นมีมากกว่ากำลังผลิตของอินเวอร์เตอร์ไฟฟ้าส่วนเกินจากการไฟฟ้าจะเข้ามาเสริมในส่วนที่ยังขาดอยู่ ในทางกลับกันหากในขณะนั้นมีการใช้ไฟฟ้าน้อยกว่าการผลิตของระบบนี้ ไฟฟ้าที่ผลิตได้สามารถที่จะไปทำให้มิเตอร์หมุนย้อนกลับ ระบบนี้จึงช่วยลดค่าภาระการจ่ายไฟฟ้าในรอบเดือนได้

การติดตั้ง EN-SGi 250 และรุ่น EN-SGi 500
การติดตั้ง อินเวอร์เตอร์ชนิดเชื่อมต่อสายส่งรุ่นEN-SGi 250 และรุ่น EN – SGi 500 สามารถทำได้โดยง่าย ติดตั้งแผงโซล่าเซลล์ในตำแหน่งที่เหมาะสมโดยส่วนใหญ่การติดตั้งแผงโซล่าเซลล์สำหรับประเทศไทยคือหันแผงไปทางทิศใต้ทำมุมกับพื้นดินที่ 15-30 องศา \ ต่อสายไฟจากแผงโซล่าเซลล์เข้าอินเวอร์เตอร์โดยควรต่อผ่านเซอร์กิตเบรกเก้อร์ขนาด 30 A. สำหรับขาออกจากอินเวอร์เตอร์สามารถเชื่อมต่อได้โดยตรงเข้ากับปลั๊กไฟฟ้าบ้านปรกติ หลังจากติดตั้งเสร็จแล้วเมื่อมีแสงแดดอินเวอร์เตอร์จะทำหน้าที่แปลงไฟฟ้าจากพลังงานที่ได้จากแสงอาทิตย์ป้อนเข้าตรงสู่ไฟฟ้าที่ใช้ปรกติ อย่างไรก็ดีหากต้องการเพิ่มการใช้งานให้มากขึ้นสามารถเชื่อมต่อ EN- SGi 250 และ EN-SGi 500 เพิ่มได้หลายอัน ซึ่งการติดตั้งหลายตัวจะทำให้กำลังผลิตไฟฟ้าเพิ่มสูงขึ้นด้วย

การเชื่อมต่อกับสายส่งทำได้อย่างง่ายเพียงต่อแผงสามารถเสียบปลั๊กเข้ากับไฟฟ้าบ้านได้เลย



ขั้นตอนการทำงานของ EN – SGi250 และ EN-SGi 500

ข้อมูลจำเพาะ สำหรับรุ่น EN-SGi500 Electrical Specifications: รุ่น EN-SGi500 Normal AC Output Power 450W Maximum AC Output Power 500W AC Output Voltage Range Switch is at 230V Position 190V ~ 260V Switch is at 115V Position 90V ~ 130V AC Output Frequency Range 46Hz ~ 65Hz Total Harmonic Distortion(THD) <5% Power Factor 0.99 DC Input Voltage Range 24V ~ 52V Peak Inverter Efficiency 92% Standby Power consumption <0.5W Output Current Waveform Pure Sine-wave MPPT Function มี Over Current Protection มี Over Temperature Protection มี Reverse Polarity Protection มี Island Protection มี Stackable มี   ข้อมูลตัวเครื่อง Operating Temperature Range -10 Deg - 45 Deg N.W. 3.4 Kg G.W. 3.9 Kg       นอกจากนี้ระบบดังกล่าวยังสามารถประยุกต์ใช้กับเครื่องกำเหนิดไฟฟ้าที่ต้องการเชื่อมต่อเข้ากับสายส่งได้อีกด้วย กรุณาสอบถามฝ่ายวิศวกร ของเอ็นจินีโอ

ตัวอย่างการติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ชนิดเชื่อมต่อสายส่ง ที่office ของเอ็นจินีโอ

รายงานผลการทดสอบระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ระบบเชื่อมต่อสายส่ง รุ่น EN-SGi 250
(ขนาดเล็กมาก 200-500 วัตต์)
โดย ถนัด เกษประดิษฐ
วิศวกร เอ็นจินีโอ

ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์เชื่อมต่อตรงกับระบบสายส่งของการไฟฟ้ากำลังได้รับความนิยมเพิ่มขึ้นมากในปัจจุบันเนื่องจากระบบดังกล่าวสามารถเชื่อมต่อแผงโซล่าเซลล์เข้ากับไฟฟ้าได้โดยตรงกับไฟฟ้าปรกติ โดยไม่ต้องอาศัยแบตเตอรี่ ซึ่งมีอายุการใช้งานที่จำกัด ดังนั้นระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์เชื่อมต่อตรงเข้าระบบจึงเป็นระบบที่น่าสนใจเป็นอย่างมาก เนื่องจากจะสามารถช่วยลดค่าไฟฟ้าที่ต้องจ่ายรายเดือนได้ ทั้งนี้ยังเป็นทางออกสำหรับผู้ที่ต้องการติดตั้งระบบพลังงานแสงอาทิตย์ แต่มีวงเงินจำกัด โดยที่ผู้ใช้ยังสามารถใช้อุปกรณ์ไฟฟ้าทุกอย่างได้เป็นปรกติ โดยปรกติการผลิตไฟฟ้าโดยพลังงานแสงอาทิตย์และเชื่อมต่อเข้ากับระบบสายส่งมีใช้โดยทั่วไป แต่ส่วนใหญ่ระบบอินเวอร์เตอร์เชื่อมต่อสายส่งจะมีขนาดใหญ่ และมีราคาจำหน่ายสูง ระบบอินเวอร์เตอร์ขนาดเล็กนี้เป็นทางออกที่ดีสำหรับผู้ที่ต้องการใช้ระบบพลังงานแสงอาทิตย์ที่มีงบประมาณลงทุนไม่มาก
หลังจากทางเอ็นจินีโอ ได้ทำการร่วมมือกับบริษัทต่างประเทศ (ไต้หวัน) ออกแบบและผลิตระบบอินเวอร์เตอร์เชื่อมต่อสายส่งขนาดเล็กมาก โดยขนาดของอินเวอร์เตอร์ที่ใช้ในการทดสอบสามารถรับแผงโซล่าเซลล์ได้ถึง 250 วัตต์  ทางเอ็นจินีโอได้ทำการติดตั้งจริงที่สำนักงานโดยใช้แผงโซล่าเซลล์ขนาด 100 วัตต์จำนวน 1 แผงเชื่อมต่อเข้ากับระบบอินเวอร์เตอร์และเชื่อมต่อตรงเข้ากับเต้ารับธรรมดาระยะหนึ่งซึ่งผลปรากฏว่าอุปกรณ์ดังกล่าวทำงานได้เป็นอย่างดี โดยทางเราได้ติดตั้งมิเตอร์ที่สามารถวัดกำลังผลิตไฟฟ้าสะสมได้ ปรากฏว่าในขณะที่มีแสงอาทิตย์เข้มเพียงพอ จะทำให้มิเตอร์ดังกล่าวหมุน ซึ่งแสดงถึงปริมาณค่าไฟฟ้าที่ช่วยลดรายจ่ายค่าไฟฟ้า

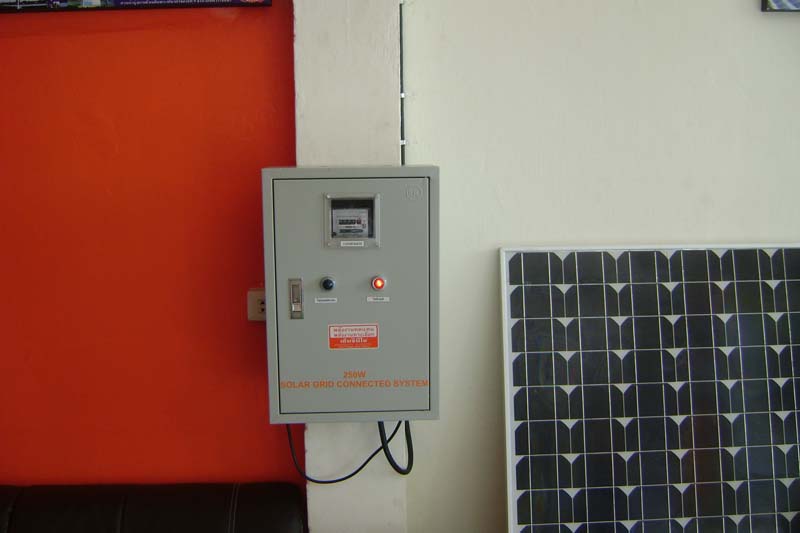

รูปตัวอย่างการติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ชนิดเชื่อมต่อสายส่งขนาดเล็กมากๆๆ

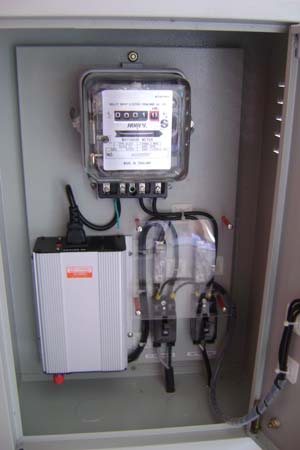

อุปกรณ์ติดตั้งภายในตู้ควบคุม

มีหลอไฟแสดงผลในขณะที่ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์กำลังทำงาน และหลอดไฟแสดงผลในขณะมีไฟฟ้าปรกติ

อุปกรณ์ที่อยู่ภายในตู้ควบคุม

ไฟฟ้าที่ออกจากตู้ควบคุมสามารถเสียบปลั๊กไฟฟ้าปรกติได้เลยซึ่งไฟฟ้าที่ผลิตได้จากระบบพลังงานแสงอาทิตย์ไหลย้อนเข้าไปในระบบไฟฟ้าปรกติได้ ซึ่งจะช่วยทำให้มิเตอร์ของการไฟฟ้าหมุนช้าลง

โดยข้อมูลเบื้องต้นของระบบอินเวอร์เตอร์เชื่อมต่อสายส่งมีดังนี้



Electrical Specifications: รุ่น		EN-SGi 250
Normal AC Output Power		200W
Maximum AC Output Power		250W
AC Output Voltage Range	Switch is at 230V Position		190V ~ 260V
Switch is at 115V Position		90V ~ 130V
AC Output Frequency Range		46Hz ~ 65Hz
Total Harmonic Distortion(THD)		<5%
Power Factor		0.99
DC Input Voltage Range		14V ~ 28V
Peak Inverter Efficiency		92%
Standby Power consumption		<0.5W
Output Current Waveform		Pure Sine-wave
MPPT Function		มี
Over Current Protection		มี
Over Temperature Protection		มี
Reverse Polarity Protection		มี
Island Protection		มี
Stackable		มี



นอกจากนี้ทางเรายังระบบอินเวอร์เตอร์ขนาดเล็กที่สามารถใช้กับกังหันลมผลิตไฟฟ้าขนาด 250 วัตต์ และ 500 วัตต์จำหน่ายด้วย







นอกจากนี้ทางเอ็นจินีโอ ยังมีสินค้า อุปกรณ์เพื่อการประหยัดพลังงานอีกหลากหลายที่น่าสนใจ ทางเราจะทยอยนำขึ้นเวปไซด์ โปรดติดตาม



สนใจสินค้าขอใบเสนอราคาหรือสอบถาม engineothailand@hotmail.com โทร 053-222760
